LA SERIE DI INFISSI MARCHESE, TUTTA IN ALLUMINIO, REALIZZATA DA I- NOBILI PER LA COSTRUZIONE DI PORTE E INFISSI A TAGLIO TERMICO SI CARATTERIZZA PER UN'ESTETICA PARTICOLARE CON DESIGN ESTERNO IDENTICO ALLE ALTRE LINEE, INNOVATIVA PER L'ALLUMINIO CHE RISPECCHIA NELLE GEOMETRIE LE SAGOME TRADIZIONALI DEI SERRAMENTI IN LEGNO. IL SISTEMA E' COMPOSTO DA UNA GAMMA COMPLETA DI PROFILATI ISOLATI CHE CONSENTONO DI REALIZZARE LE PIU' SOFISTICATE TIPOLOGIE DI SERRAMENTO ATTUALMENTE RICHIESTE DAL MERCATO. IL DESIGN DELL'ANTA IN LEGNO PUO' ESSERE SCORNICIATO, ARROTONDATO O PIATTO. LE TIPOLOGIE REALIZZABILI SONO SVARIATE: FINESTRE AD UNA O DUE ANTE, FINESTRE E PORTE BALCONE AD APERTURA INTERNA, A VASTISAS, AD UNA, DUE, TRE O QUATTRO ANTE, ANTA RIBALTA, ANTA ANTIRIBALTA, SCORREVOLE PARALLELO, SCORREVOLE SU DUE VIE.
|
|
|
|

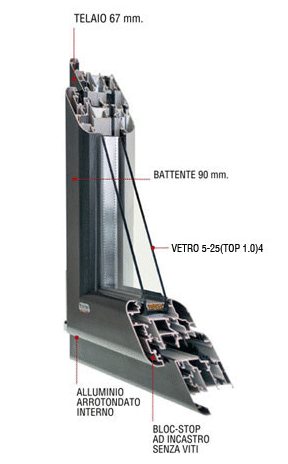

CARATTERISTICHE TECNICHE
- INFISSO A TAGLIO TERMICO IN ALLUMINIO MONOCOLORE O BICOLORE
- LA LARGHEZZA DEL TELAIO FISSO E' DI 67 mm, MENTRE L'ANTA A SORMONTO INTERNA DI PORTE E FINESTRE MISURA 90 mm
- BLOC-STOP A INCASTRO SENZA VITI
- ANTA INTERNA ALLUMINIO VERSIONE ARROTONDATA

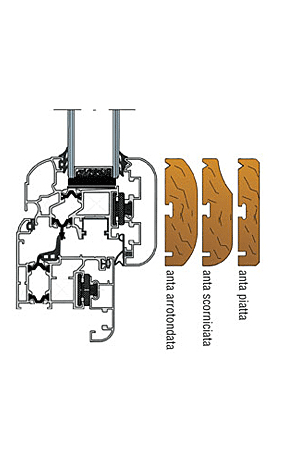

- ANTA INTERNA LEGNO DISPONIBILE NELLE VERSIONI:
- ARROTONDATA
- SCORNICIATA
- PIATTA
- PER LE FINESTRE E' GARANTITO UN INSERIMENTO MINIMO DEL VETRO CAMERA 5-25-(TOP 1.0)4 CON GAS ARGON DOPPIA SIGILLATURA CONFORME ALLA NORMATIVA UNI 10593/124 DI ALMENO 13 mm
- PER LE PORTE FINESTRE E' GARANTITO UN INSERIMENTO MINIMO DEL VETRO CAMERA 4(TOP 1.0)-25-6/7 CON GAS ARGON
- DISTANZIATORE TERMICAMENTE MIGLIORATO DI COLORE GRIGIO
- GUARNIZIONE CINGIVETRO INTERNA IN PVC MARRONE, BIANCO, AVORIO O TRASPARENTE
DI SERIE

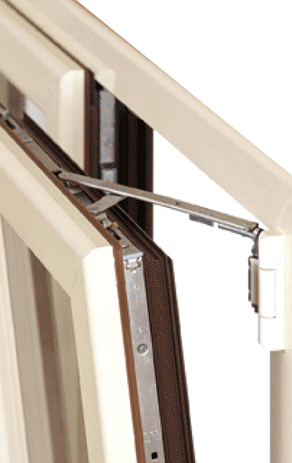

- APERTURA ANTA/RIBALTA
- ASTA A LEVA
- DISPOSITIVO FALSA MANOVRA
|
|
|
|
STRUTTURA
TUTTI I PROFILI SONO REALIZZATI SECONDO IL PRINCIPIO DELLE 3 CAMERE, COSTITUITI CIOE' DA PROFILI INTERNI ED ESTERNI TUBOLARI E DALLA ZONA DI ISOLAMENTO, PER GARANTIRE UNA BUONA RESISTENZA MECCANICA, E GIUNZIONI A 45° E 90° STABILI E BEN ALLINEATE.
LA BATTUTA DEL PROFILO IN LEGNO DEL TELAIO FISSO E' DI 22 mm.
I PROFILI SONO IN LEGA DI ALLUMINIO 6060 (UNI 9006/1) FORNITURA T6, TOLLERANZA DIMENSIONE 1/2 UNI 3569. I PROFILI SONO TRATTATI MEDIANTE FINITURA ANODIZZATA, O VERNICIATURA SECONDO I PROCESSI RAL CON POLVERE POLIESTERE TERMOINDURENTE A 180° C NEI COLORI RAL, LEGNO E METALLIZZATI.
|
|
|
|
VETRAGGIO
I PROFILI DI ANTA SONO SAGOMATI IN MODO DA SUPPORTARE A TUTTA ALTEZZA LA GUARNIZIONE CINGIVETRO INTERNA IN PVC PER CONSENTIRE UNA PRESSIONE OTTIMALE SULLA LASTRA DI VETRO.
GLI APPOGGI DEL VETRO HANNO UNA LUNGHEZZA DI 100 mm E SONO REALIZZATI IN MODO DA NON IMPEDIRE IL CORRETTO DRENAGGIO E LA CORRETTA VENTILAZIONE DELLA SEDE DEL VETRO
|
|
|
|
ISOLAMENTO TERMICO
IL COLLEGAMENTO TRA LA PARTE INTERNA E QUELLA ESTERNA DEI PROFILI E' REALIZZATO IN MODO CONTINUO E DEFINITIVO MEDIANTE LISTELLI DI MATERIALE SINTETICO TERMICAMENTE ISOLANTE (POLIAMMIDE 6.6 + GF).
I LISTELLI ISOLANTI HANNO UNA LARGHEZZA DI 14 mm.

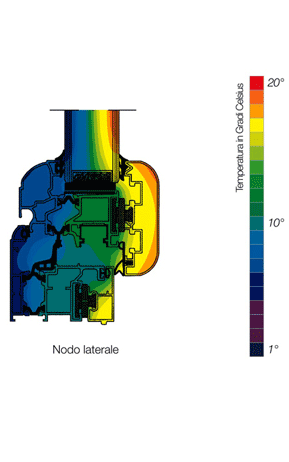

IL DIAGRAMMA RIPORTA LE TEMPERATURE DALL'ESTERNO ALL'INTERNO EVIDENZIANDONE LA DIFFERENZA (15° CIRCA) SIA IN ESTATE CHE IN INVERNO.
L'ESEMPIO SI RIFERISCE ALLA STAGIONE FREDDA, IN QUESTO CASO L'ISOLAMENTO DEL SERRAMENTO COMPORTA UN NOTEVOLE RISPARMIO ENERGETICO E DI CONSUMI.
|
|
|
|

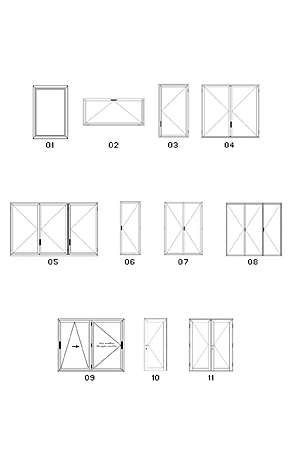

TIPOLOGIE DI APERTURA
- 01. FISSO CON FERMAVETRO O FISSO CON FINTA ANTA
- 02. WASISTAS
- 03. FINESTRA A 1 ANTA
- 04. FINESTRA A 2 ANTE
- 05. FINESTRA A 3 ANTE (2 ANTE + 1 ANTA)
- 06. PORTAFINESTRA A 1 ANTA
- 07. PORTAFINESTRA A 2 ANTE
- 08. PORTAFINESTRA A 3 ANTE (2 ANTE + 1 ANTA)
- 09. FINESTRA / PORTAFINESTRA SCORRI / RIBALTA
- 10. PORTONCINO A 1 ANTA
- 11. PORTONCINO A 2 ANTE
PROVE DI LABORATORIO - CERTIFICAZIONI
LA LINEA MARCHESE HA SUPERATO LE PROVE DI COLLAUDO RISPETTANDO LE NUOVE NORMATIVE EUROPEE:
- PROVA ARIA UNI EN 1026 - UNI EN 12207-4
- PROVA ACQUA UNI EN 1027 - UNI EN 12208-7A
- RESISTENZA AL CARICO UNI EN 12211 - UNI EN 12210-C3
|
|
